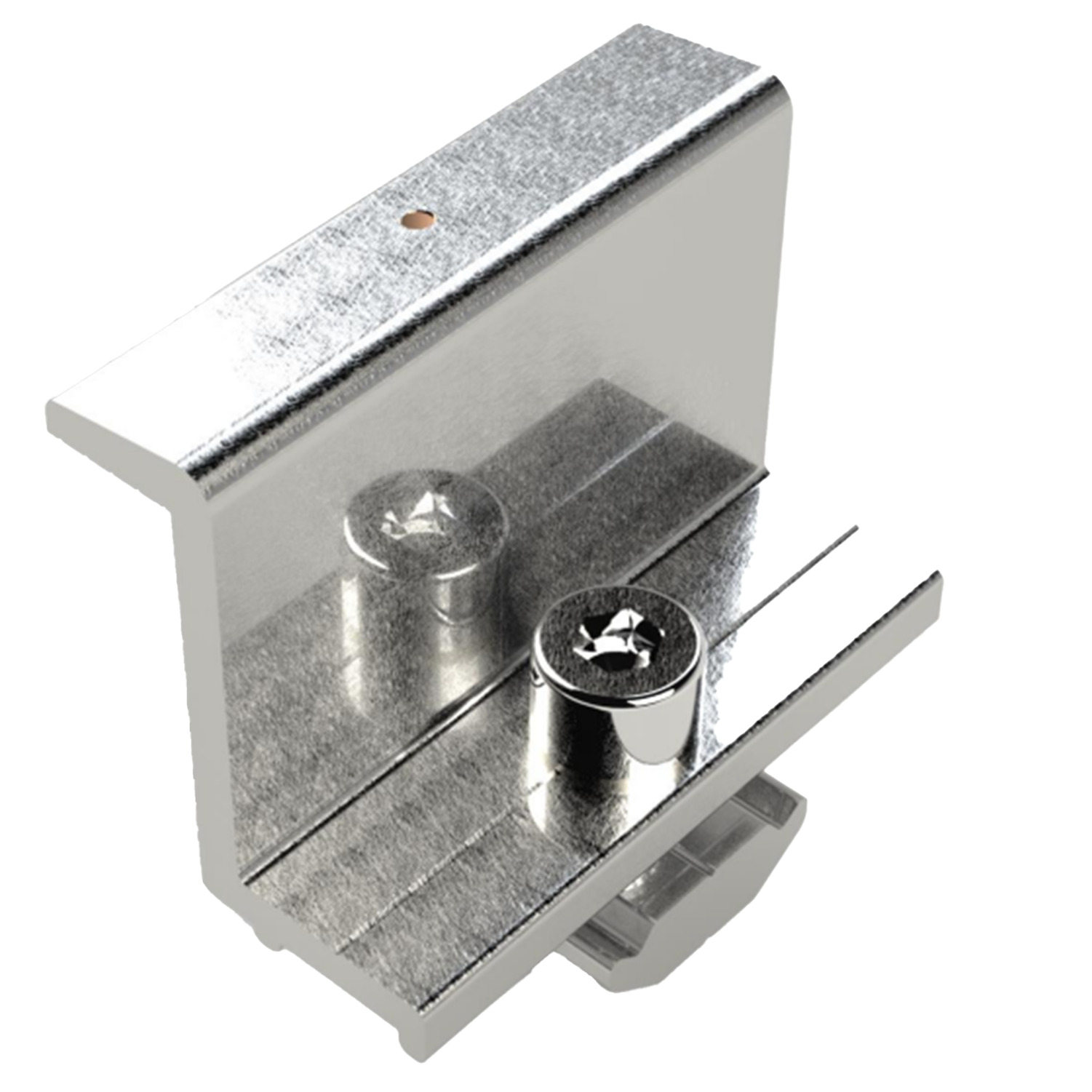

ALURACK ESTRUCTURA ECLAMP 4 CM

Remata la hilera. Son las cuatro piezas de cada fila que trabajan contra el viento de borde, que es justamente donde la succión es mayor en cualquier cubierta.

El espesor del marco del panel manda. Un clamp de 35 mm en un módulo de 30 mm queda con juego y afloja con el ciclo térmico; en uno de 40 mm no cierra. Es el dato que hay que confirmar en el datasheet del panel antes de pedir la estructura completa.

Lo que trae esta referencia

Está fabricado en aluminio 6005 T6. A eso se suma que incorpora pin de cobre que muerde el anodizado y da continuidad eléctrica sin cable de tierra adicional entre módulos. También trabaja con marcos de 4 cm de espesor, que es el dato que hay que confirmar en la hoja del panel. Además, pesa 64 g.

Aleación estructural con tratamiento T6, algo más dura que la T5 a igualdad de sección.

Cuántas van por fila

Van cuatro por fila, uno en cada punta de cada riel, sin importar cuántos paneles tenga la hilera. Si el montaje se divide en dos filas separadas, son cuatro por cada una.

Datos de la pieza

Preguntas frecuentes

¿Cuántos van por fila?
Cuatro: uno en cada extremo de cada uno de los dos rieles. El número no cambia con la cantidad de paneles de la fila.

¿Qué pasa si el espesor no coincide con mi panel?
Un clamp más ancho que el marco deja el módulo con juego y termina aflojándose con el ciclo térmico. Uno más angosto simplemente no cierra.

Las especificaciones pueden cambiar sin previo aviso; confírmalas con nosotros antes de comprar.

¿No estás seguro de si este equipo es el que necesitas? Escríbenos con el consumo que aparece en tu factura o con el proyecto que tienes en mente y te decimos exactamente qué te sirve, sin costo.

Hoja técnica: Descargar ficha técnica en PDF
