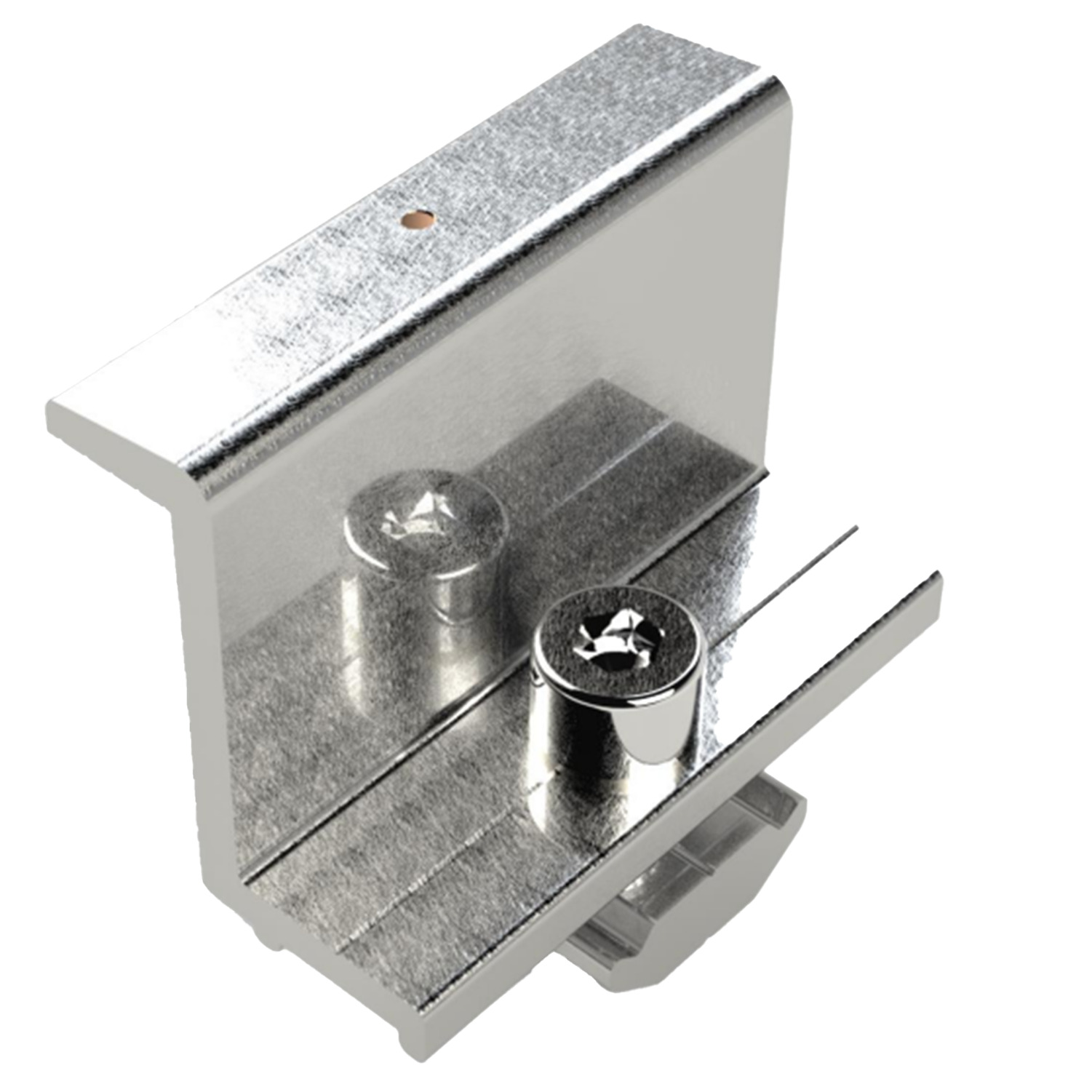

ALURACK ESTRUCTURA ECLAMP
Aluminio 6005 T6 · 30 / 35 / 40 mm · 64 g · Alurack
- Satisfacción garantizada
- Sin reembolsos complicados
- Pagos seguros
Descripción
Cierra los extremos de cada fila: es la pieza que sujeta el último panel de la hilera, el que no tiene un vecino con el que compartir clamp. Va uno en cada punta de cada riel, así que el conteo es de cuatro finales por fila y el resto intermedios.
El espesor del marco del panel manda. Un clamp de 35 mm en un módulo de 30 mm queda con juego y afloja con el ciclo térmico; en uno de 40 mm no cierra. Es el dato que hay que confirmar en el datasheet del panel antes de pedir la estructura completa.
De qué está hecha
Está fabricado en aluminio 6005 T6. Conviene saber que incorpora pin de cobre que muerde el anodizado y da continuidad eléctrica sin cable de tierra adicional entre módulos. A eso se suma que trabaja con marcos de 30 / 35 / 40 mm de espesor, que es el dato que hay que confirmar en la hoja del panel. También pesa 64 g.
Aleación estructural con tratamiento T6, algo más dura que la T5 a igualdad de sección.
Cuántas piezas necesito
Van cuatro por fila, uno en cada punta de cada riel, sin importar cuántos paneles tenga la hilera. Si el montaje se divide en dos filas separadas, son cuatro por cada una.
Ficha técnica
| Marca | Alurack |
|---|---|
| Material | Aluminio 6005 T6 |
| Peso | 64 g |
| Espesor de marco admitido | 30 / 35 / 40 mm |
| Tornillería | M8×20 |
| Cotas principales | 40 mm × 30 mm × 35 mm |
| Puesta a tierra | Integrada en la pieza |
| Normas | ANSI H35.2 |
Dudas que nos hacen seguido
¿Cuántos van por fila?
Cuatro: uno en cada extremo de cada uno de los dos rieles. El número no cambia con la cantidad de paneles de la fila.
¿Qué pasa si el espesor no coincide con mi panel?
Un clamp más ancho que el marco deja el módulo con juego y termina aflojándose con el ciclo térmico. Uno más angosto simplemente no cierra.
Las especificaciones pueden cambiar sin previo aviso; confírmalas con nosotros antes de comprar.
¿No estás seguro de si este equipo es el que necesitas? Escríbenos con el consumo que aparece en tu factura o con el proyecto que tienes en mente y te decimos exactamente qué te sirve, sin costo.
Hoja técnica: Descargar ficha técnica en PDF
