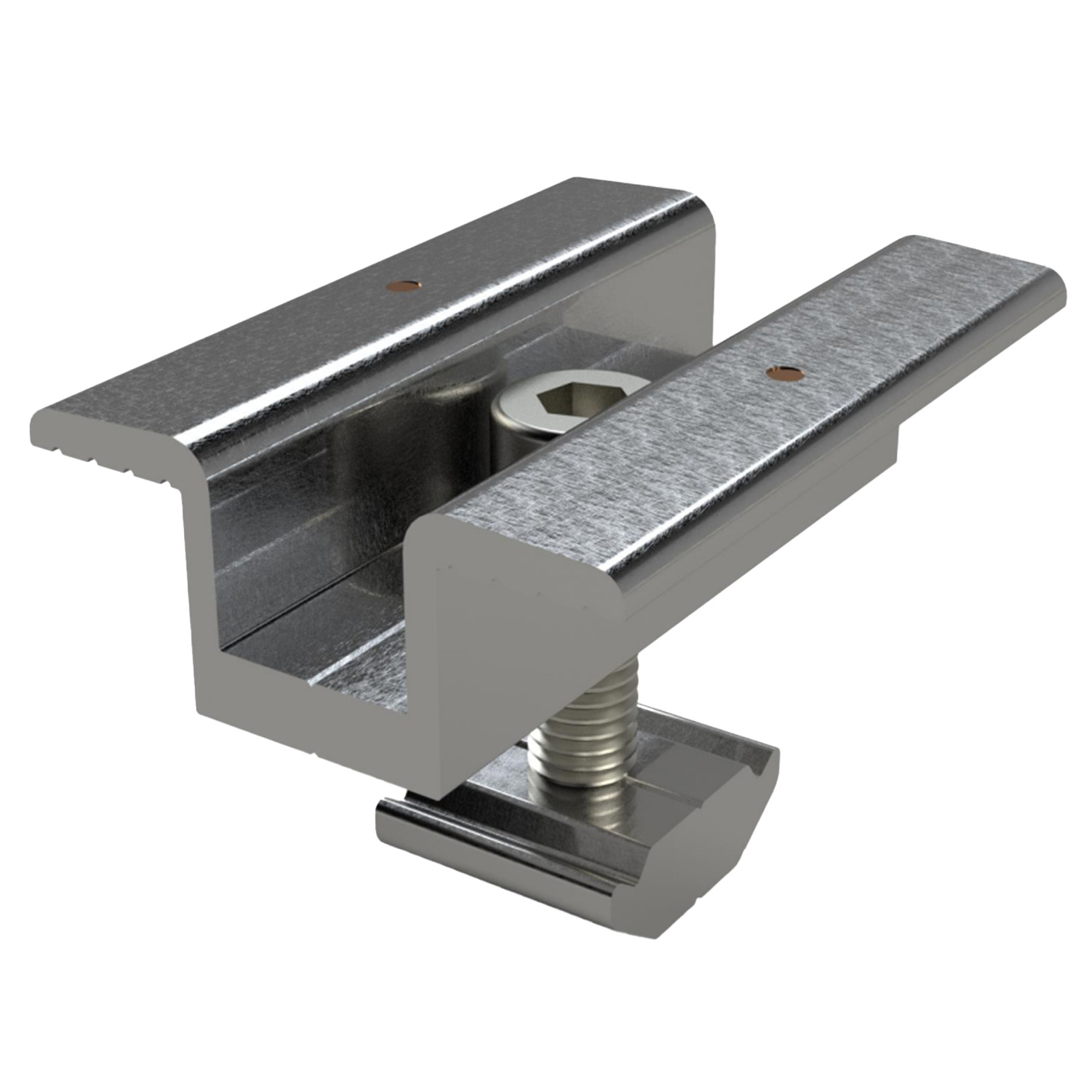

ALURACK ESTRUCTURA MCLAMP 3.5 CM
Aluminio 6005 T6 · 3,5 cm · 56 g · Alurack
- Satisfacción garantizada
- Sin reembolsos complicados
- Pagos seguros
Descripción
Va en cada junta entre dos módulos de la misma fila. Aprieta los dos marcos a la vez contra el riel, así que cada pieza hace el trabajo de dos sujeciones y el conteo de material baja considerablemente frente a un montaje con clamps individuales.
El espesor del marco manda. Los módulos actuales vienen en 30, 35 y 40 mm, y el clamp tiene que corresponder: con juego se afloja al primer ciclo térmico, y si es más angosto sencillamente no cierra.
Materiales y medidas
Está fabricado en aluminio 6005 T6. Por otro lado, incorpora pin de cobre que muerde el anodizado y da continuidad eléctrica sin cable de tierra adicional entre módulos. Conviene saber que trabaja con marcos de 3,5 cm de espesor, que es el dato que hay que confirmar en la hoja del panel. A eso se suma que pesa 56 g.
Aleación estructural con tratamiento T6, algo más dura que la T5 a igualdad de sección.
Cómo se calcula la cantidad
En una fila de N paneles montada sobre dos rieles, los clamps intermedios son 2 × (N − 1): nueve paneles llevan dieciséis. Conviene pedir un par de repuesto, porque es la pieza que más se pierde en obra.
Ficha técnica
| Marca | Alurack |
|---|---|
| Material | Aluminio 6005 T6 |
| Peso | 56 g |
| Espesor de marco admitido | 3,5 cm |
| Tornillería | M8×30, M8×40, M8×45 |
| Puesta a tierra | Integrada en la pieza |
| Normas | ASTM B221, UL 2703, ANSI H35.2 |
Dudas que nos hacen seguido
¿Cuántos necesito para mi arreglo?
Dos por cada junta entre paneles: una fila de N módulos sobre dos rieles lleva 2 × (N − 1) clamps intermedios, más cuatro finales.
¿Sirve para cualquier panel?
Depende del espesor del marco. Los módulos actuales vienen en 30, 35 y 40 mm, y el clamp tiene que corresponder: con juego se afloja, y si es más angosto no cierra.
¿Reemplaza el cable de tierra entre módulos?
Solo si la pieza trae pin de cobre o dientes que atraviesen el anodizado del marco. Si no los trae, la continuidad hay que hacerla aparte.
Las especificaciones pueden cambiar sin previo aviso; confírmalas con nosotros antes de comprar.
