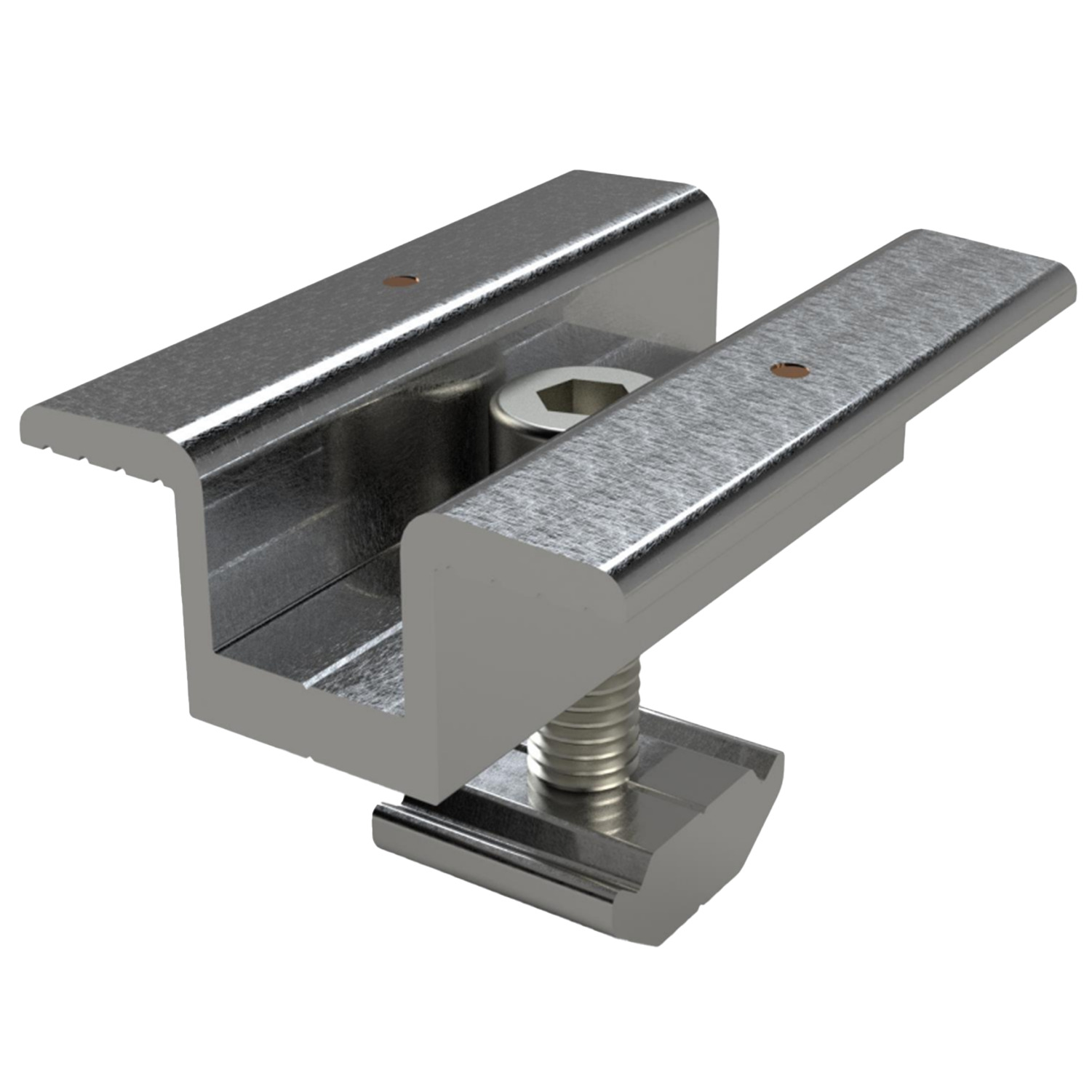

ALURACK ESTRUCTURA MCLAMP 3 CM
Aluminio 6005 T6 · 3 cm · 56 g · Alurack
- Satisfacción garantizada
- Sin reembolsos complicados
- Pagos seguros
Descripción
Va en cada junta entre dos módulos de la misma fila. Aprieta los dos marcos a la vez contra el riel, así que cada pieza hace el trabajo de dos sujeciones y el conteo de material baja considerablemente frente a un montaje con clamps individuales.
El apriete se hace sobre el marco de aluminio del módulo, nunca sobre el vidrio, y siempre en los puntos de fijación que marca el fabricante del panel —normalmente el cuarto de la longitud del marco largo—. Fuera de esa zona el módulo trabaja a flexión y aparecen microfisuras en las celdas que no se ven, pero que se pagan en producción.
Materiales y medidas
Está fabricado en aluminio 6005 T6. A eso se suma que incorpora pin de cobre que muerde el anodizado y da continuidad eléctrica sin cable de tierra adicional entre módulos. También trabaja con marcos de 3 cm de espesor, que es el dato que hay que confirmar en la hoja del panel. Además, pesa 56 g.
Aleación estructural con tratamiento T6, algo más dura que la T5 a igualdad de sección.
Cómo se calcula la cantidad
En una fila de N paneles montada sobre dos rieles, los clamps intermedios son 2 × (N − 1): nueve paneles llevan dieciséis. Conviene pedir un par de repuesto, porque es la pieza que más se pierde en obra.
Ficha técnica
| Marca | Alurack |
|---|---|
| Material | Aluminio 6005 T6 |
| Peso | 56 g |
| Espesor de marco admitido | 3 cm |
| Tornillería | M8×30, M8×40, M8×45 |
| Puesta a tierra | Integrada en la pieza |
| Normas | ASTM B221, UL 2703, ANSI H35.2 |
Dudas que nos hacen seguido
¿Cuántos necesito para mi arreglo?
Dos por cada junta entre paneles: una fila de N módulos sobre dos rieles lleva 2 × (N − 1) clamps intermedios, más cuatro finales.
¿Sirve para cualquier panel?
Depende del espesor del marco. Los módulos actuales vienen en 30, 35 y 40 mm, y el clamp tiene que corresponder: con juego se afloja, y si es más angosto no cierra.
¿Reemplaza el cable de tierra entre módulos?
Solo si la pieza trae pin de cobre o dientes que atraviesen el anodizado del marco. Si no los trae, la continuidad hay que hacerla aparte.
Las especificaciones pueden cambiar sin previo aviso; confírmalas con nosotros antes de comprar.
¿No estás seguro de si este equipo es el que necesitas? Escríbenos con el consumo que aparece en tu factura o con el proyecto que tienes en mente y te decimos exactamente qué te sirve, sin costo.
Hoja técnica: Descargar ficha técnica en PDF
