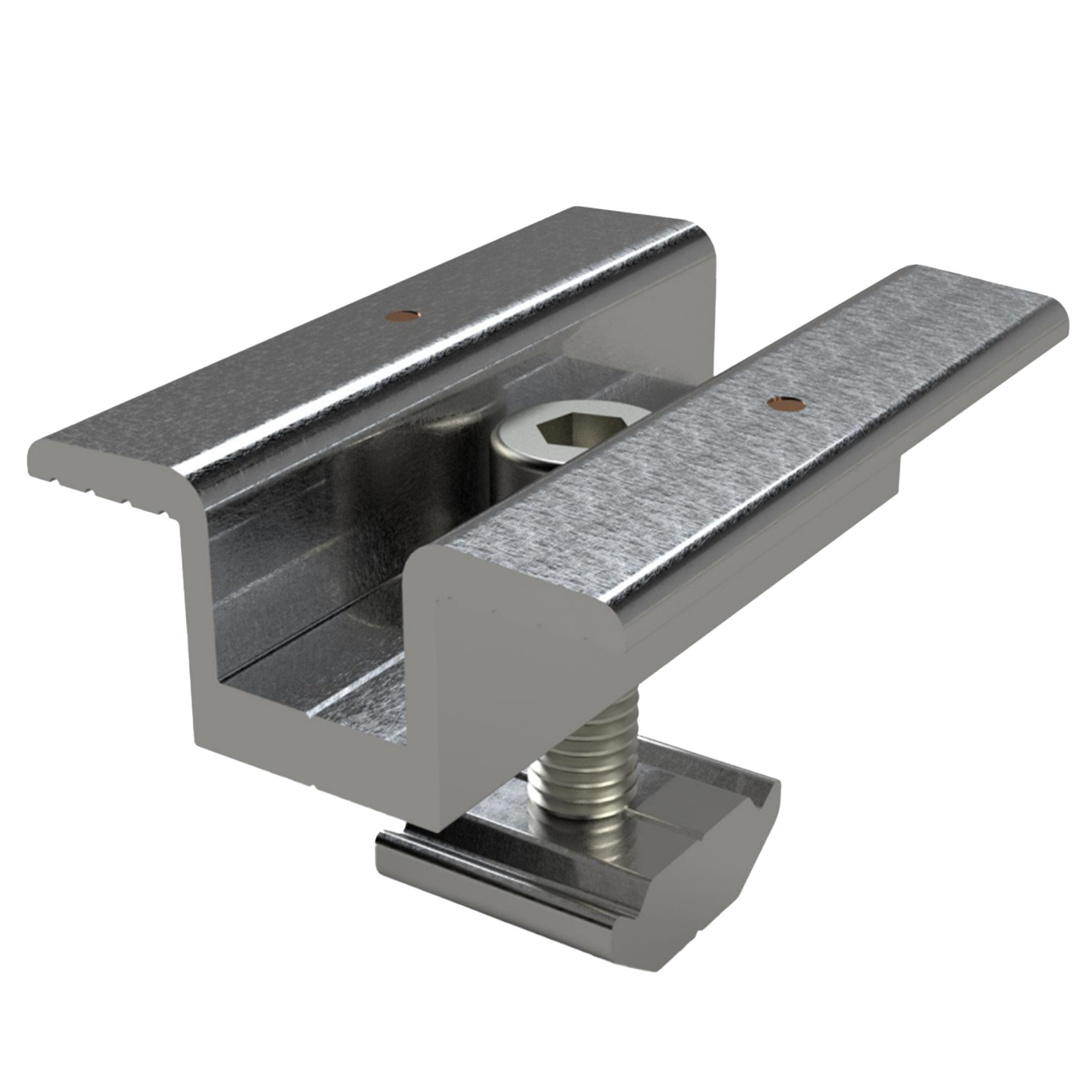

ALURACK ESTRUCTURA MCLAMP 4 CM
Aluminio 6005 T6 · 4 cm · 56 g · Alurack
- Satisfacción garantizada
- Sin reembolsos complicados
- Pagos seguros
Descripción
Es la pieza que une dos paneles contiguos al riel por el mismo punto. Su cuerpo entra entre los dos marcos y los aprieta a la vez contra el perfil, de modo que una sola pieza resuelve dos módulos: por eso en una fila de diez paneles se necesitan muchos menos clamps intermedios que finales.
El apriete se hace sobre el marco de aluminio del módulo, nunca sobre el vidrio, y siempre en los puntos de fijación que marca el fabricante del panel —normalmente el cuarto de la longitud del marco largo—. Fuera de esa zona el módulo trabaja a flexión y aparecen microfisuras en las celdas que no se ven, pero que se pagan en producción.
De qué está hecha
Está fabricado en aluminio 6005 T6. Por otro lado, incorpora pin de cobre que muerde el anodizado y da continuidad eléctrica sin cable de tierra adicional entre módulos. Conviene saber que trabaja con marcos de 4 cm de espesor, que es el dato que hay que confirmar en la hoja del panel. A eso se suma que pesa 56 g.
Aleación estructural con tratamiento T6, algo más dura que la T5 a igualdad de sección.
Cuántas piezas necesito
En una fila de N paneles montada sobre dos rieles, los clamps intermedios son 2 × (N − 1): nueve paneles llevan dieciséis. Conviene pedir un par de repuesto, porque es la pieza que más se pierde en obra.
Datos técnicos
| Marca | Alurack |
|---|---|
| Material | Aluminio 6005 T6 |
| Peso | 56 g |
| Espesor de marco admitido | 4 cm |
| Tornillería | M8×30, M8×40, M8×45 |
| Puesta a tierra | Integrada en la pieza |
| Normas | ASTM B221, UL 2703, ANSI H35.2 |
Lo que más nos preguntan
¿Cuántos necesito para mi arreglo?
Dos por cada junta entre paneles: una fila de N módulos sobre dos rieles lleva 2 × (N − 1) clamps intermedios, más cuatro finales.
¿Sirve para cualquier panel?
Depende del espesor del marco. Los módulos actuales vienen en 30, 35 y 40 mm, y el clamp tiene que corresponder: con juego se afloja, y si es más angosto no cierra.
¿Reemplaza el cable de tierra entre módulos?
Solo si la pieza trae pin de cobre o dientes que atraviesen el anodizado del marco. Si no los trae, la continuidad hay que hacerla aparte.
Las especificaciones pueden cambiar sin previo aviso; confírmalas con nosotros antes de comprar.
¿No estás seguro de si este equipo es el que necesitas? Escríbenos con el consumo que aparece en tu factura o con el proyecto que tienes en mente y te decimos exactamente qué te sirve, sin costo.
Hoja técnica: Descargar ficha técnica en PDF
