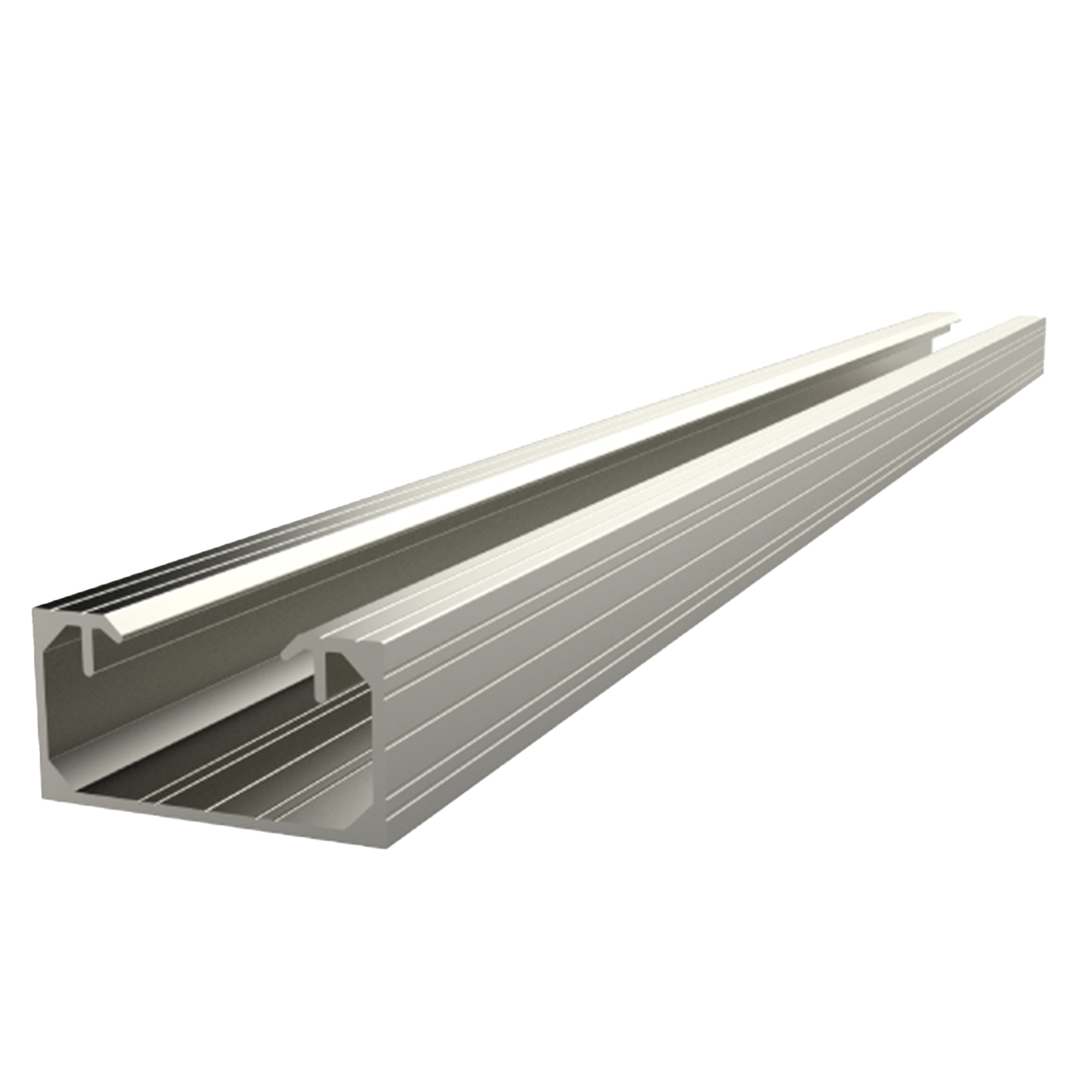

ALURACK ESTRUCTURA SRAIL 12 CM
Aluminio 6005 T6 · 6,00 m · 12 cm · Alurack
- Satisfacción garantizada
- Sin reembolsos complicados
- Pagos seguros
Descripción
Es el perfil sobre el que se arma toda la fila. Los clamps corren por su canal, las patas lo sostienen y los módulos descansan encima: es la pieza que convierte un conjunto de anclajes sueltos en una estructura.
Lo que define cuántos apoyos lleva es la luz entre ellos, no la longitud total. Con vientos normales en cubierta baja se trabaja cómodo con apoyos cada 1,2 a 1,5 m; en cubierta alta, en zona de costa o en terreno abierto ese paso se acorta. El voladizo en los extremos no debería pasar de un tercio de la luz entre apoyos.
Este tramo mide 6,00 m. Con módulos de unos 1.134 mm de ancho —la medida habitual de un panel de 500 a 600 Wp— caben 5 paneles por tramo puestos en vertical, y con apoyos cada 1,4 m hacen falta del orden de 5 puntos de anclaje por riel. Recuerda que cada fila lleva dos rieles, así que el metraje se multiplica por dos, y que los tramos se empalman con conector si la fila es más larga.
De qué está hecha
Está fabricado en aluminio 6005 T6. Por otro lado, trabaja con marcos de 12 cm de espesor, que es el dato que hay que confirmar en la hoja del panel. Conviene saber que viene en tramos de 6,00 m. A eso se suma que cumple ASTM B221, UL 2703 y ANSI H35.2.
Aleación estructural con tratamiento T6, algo más dura que la T5 a igualdad de sección.
Cuántas piezas necesito
La longitud de riel por fila es el ancho total de los paneles más un margen de unos 10 cm. Nueve módulos de 1.134 mm de ancho ocupan poco más de 10 m, así que hacen falta dos tramos por riel y dos rieles por fila.
Datos técnicos
| Marca | Alurack |
|---|---|
| Material | Aluminio 6005 T6 |
| Longitud | 6,00 m |
| Espesor de marco admitido | 12 cm |
| Normas | ASTM B221, UL 2703, ANSI H35.2 |
Lo que más nos preguntan
¿Cada cuánto van los apoyos?
Entre 1,2 y 1,5 m en cubierta baja con viento normal. En cubierta alta, en terreno abierto o cerca de la costa el paso se acorta, y ahí la cifra la da el cálculo de viento.
¿Cuánto riel necesito?
El ancho total de los paneles de la fila más unos 10 cm de margen, por dos rieles. Nueve módulos de 1.134 mm piden algo más de 10 m por riel.
¿Puedo empalmar dos tramos?
Sí, con conector de riel, y el empalme debe quedar cerca de un apoyo. No conviene alinear todos los empalmes del arreglo en la misma vertical.
Las especificaciones pueden cambiar sin previo aviso; confírmalas con nosotros antes de comprar.
¿No estás seguro de si este equipo es el que necesitas? Escríbenos con el consumo que aparece en tu factura o con el proyecto que tienes en mente y te decimos exactamente qué te sirve, sin costo.
Hoja técnica: Descargar ficha técnica en PDF
