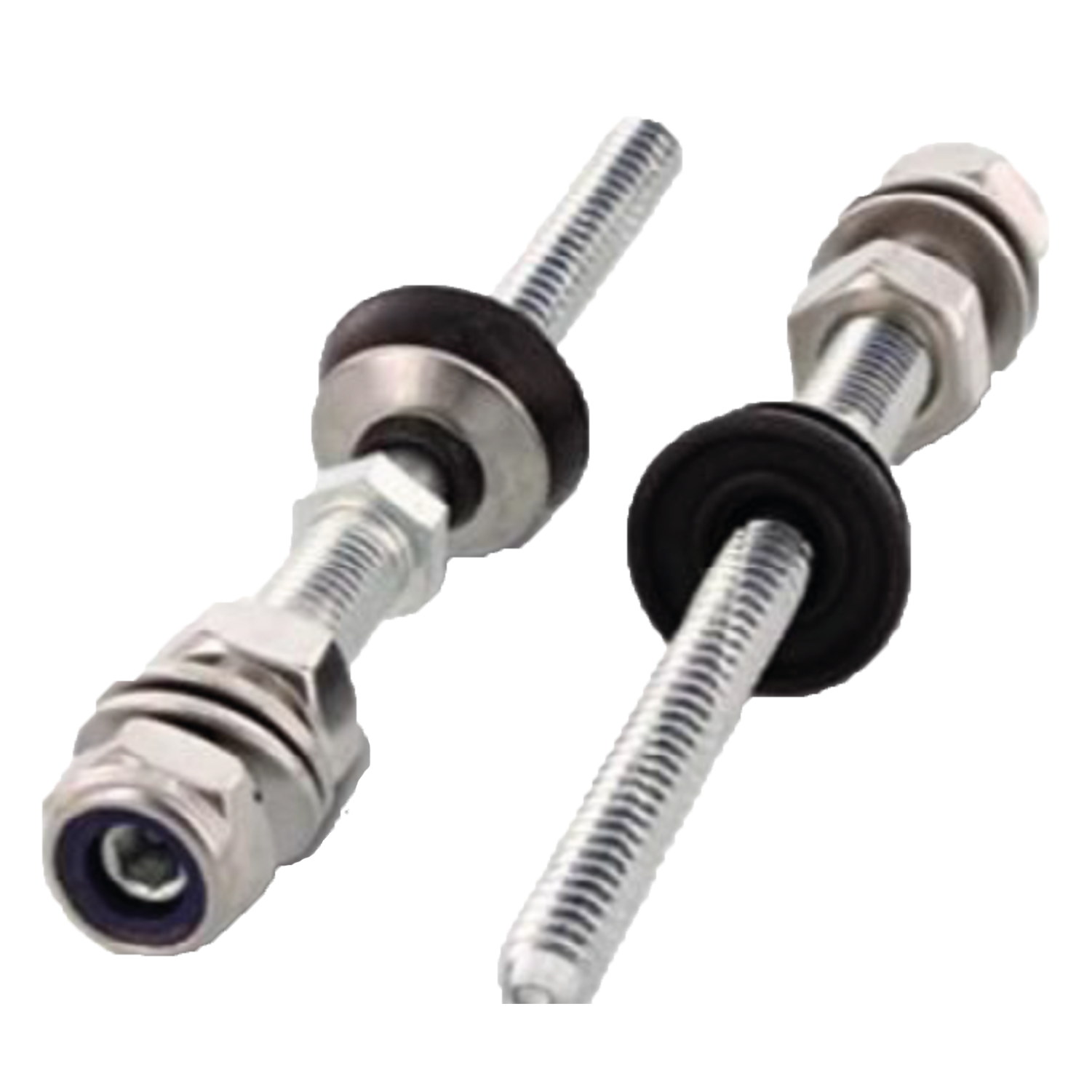

Alurack Estructura Tornillo Hanger Bolt 130/70

Es el anclaje de las cubiertas de perfil trapezoidal, las de teja de zinc y las de lámina ondulada rígida. Se fija sobre la cresta con tornillo autoperforante y empaque, y de ahí arranca el montaje.

El paso entre crestas de la cubierta suele terminar imponiendo la separación entre apoyos, que idealmente la fijaría el cálculo de viento. Cuando ese paso es muy amplio, se recurre a un riel de mayor sección antes que a estirar la luz.

Materiales y medidas

Está fabricado en acero inoxidable A2-70. Por otro lado, trabaja con marcos de 20 mm de espesor, que es el dato que hay que confirmar en la hoja del panel. Conviene saber que el par de apriete indicado es de 14 N·m, y conviene respetarlo: por debajo se afloja con la dilatación y por encima se deforma el marco.

Inoxidable A2 con resistencia grado 70, la clase que se especifica en tornillería estructural expuesta.

Cómo se calcula la cantidad

Se reparten a lo largo de cada riel según la luz de apoyo, y siempre sobre la cresta del perfil. En cubiertas con paso de crestas amplio puede que el paso de apoyo lo termine imponiendo la cubierta y no el cálculo.

Ficha técnica

Dudas que nos hacen seguido

¿Dónde se atornilla, en la cresta o en el valle?
Siempre en la cresta. El valle es por donde corre el agua, y una perforación ahí filtra tarde o temprano por bien sellada que quede.

¿Basta el empaque para que no filtre?
En lámina en buen estado, sí: el EPDM comprimido sella. En cubierta vieja o deformada conviene añadir sellador de poliuretano en la cabeza del tornillo.

Las especificaciones pueden cambiar sin previo aviso; confírmalas con nosotros antes de comprar.
