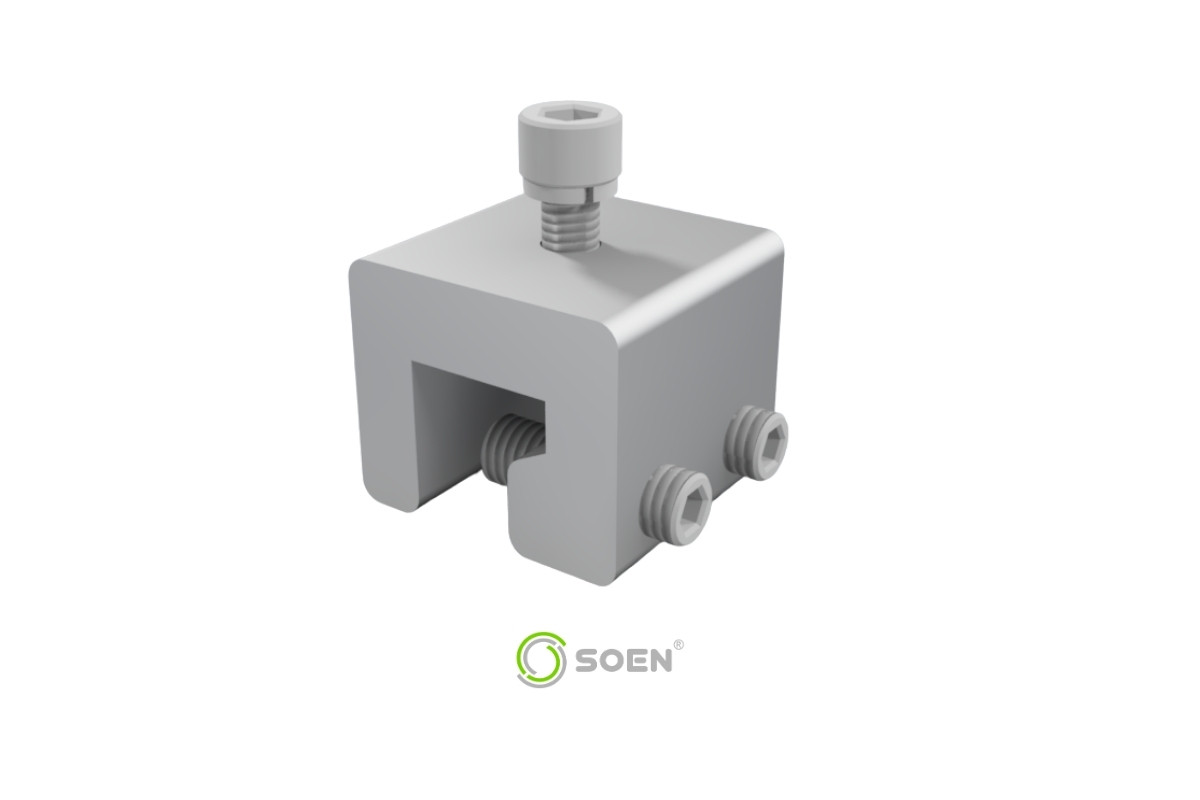

Anclaje G-Clamp para cubiertas grafadas (versión ancha) SOEN
Aluminio 6005 T5 · 146 g · SOEN
- Aleación aluminio 6005 T5
- incluye 2 tornillos prisioneros M10x30 y 1 tornillo M8x25
- 41x35x21 mm
- Satisfacción garantizada
- Sin reembolsos complicados
- Pagos seguros
Descripción

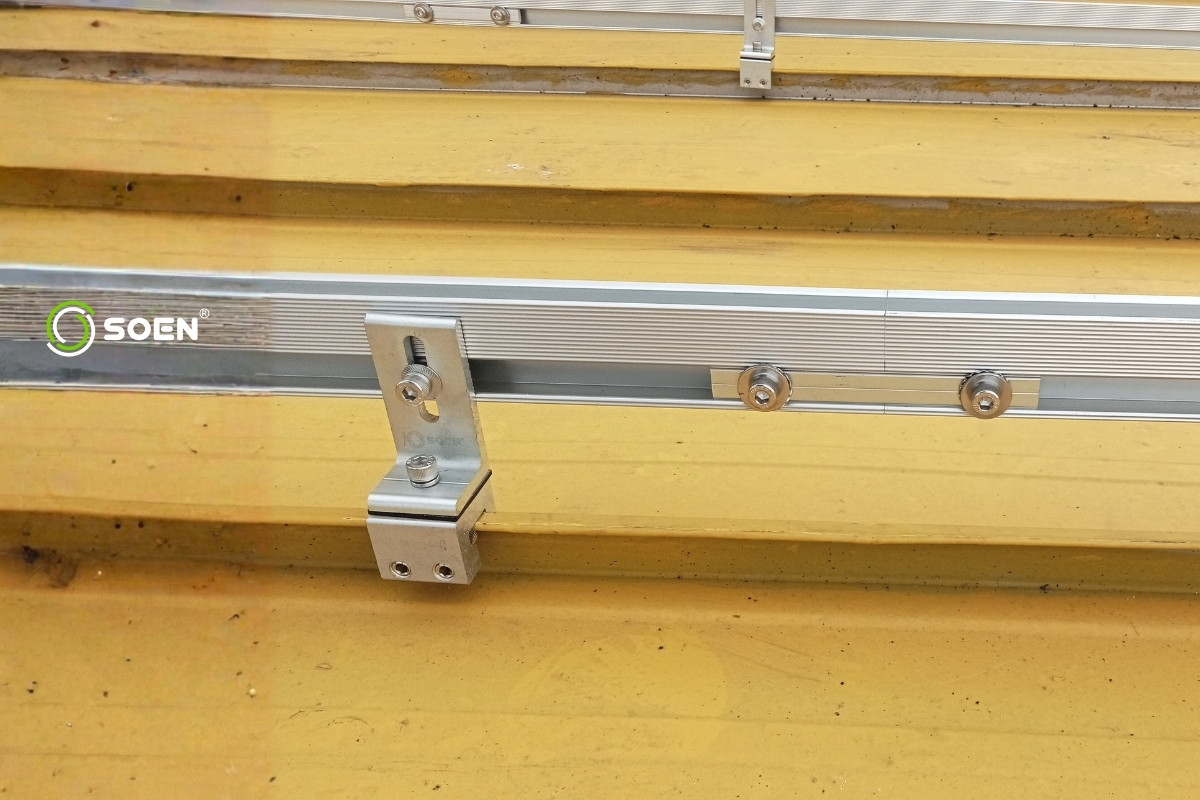

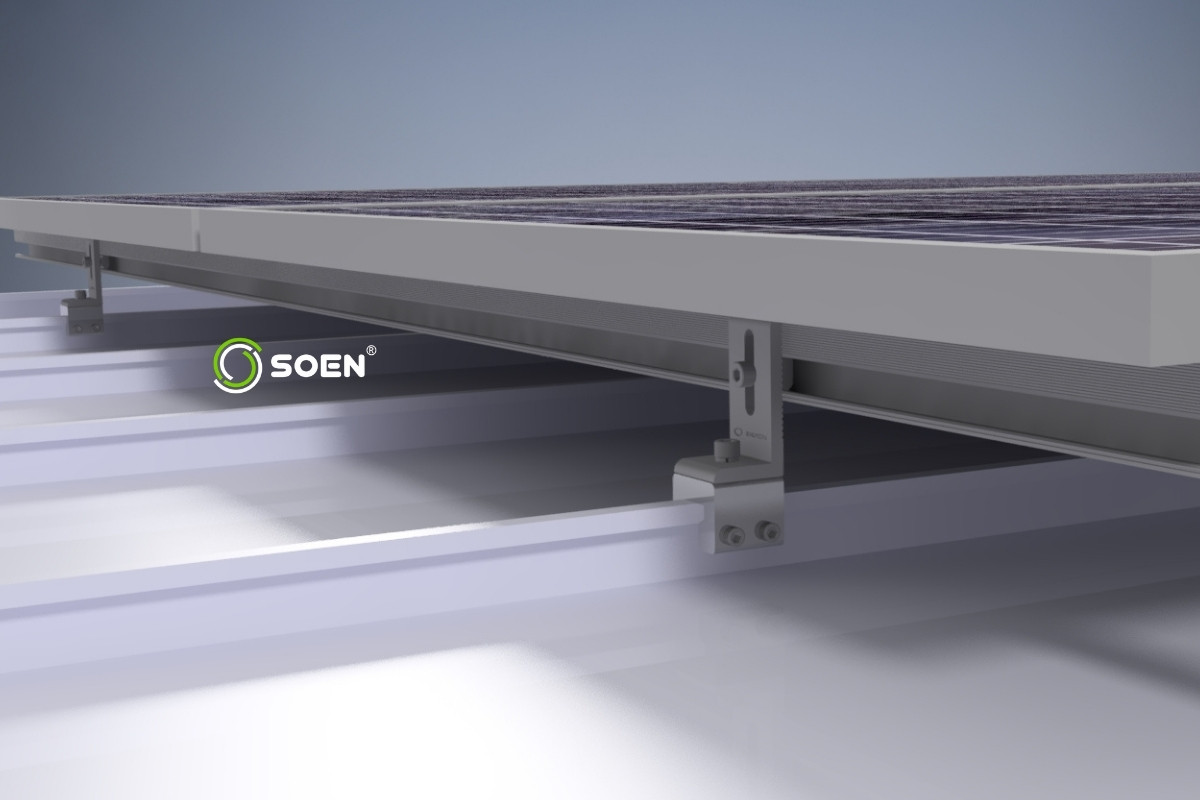

Es una abrazadera que muerde la junta alzada de la cubierta —lo que en obra se llama cubierta grafada o standing seam— y ofrece un punto de apoyo roscado para el riel. No se perfora nada: la cubierta queda igual que antes de la instalación.
Antes de instalar hay que mirar dos cosas: que la junta esté en buen estado en cada punto de agarre y que el perfil de la cubierta corresponda con la geometría de la abrazadera. No todas las cubiertas grafadas tienen el mismo pliegue.
De qué está hecha
Está fabricado en aluminio 6005 T5. Y pesa 146 g. Vale la pena anotar que la tornillería que lleva es M10×30, M8×25.
Es la aleación estructural habitual en perfilería solar: resiste bien y se autoprotege con su propia capa de óxido, así que no se pinta ni se galvaniza.
Cuántas piezas necesito
Uno por cada punto de apoyo del riel: se divide la longitud del riel entre el paso de apoyo y se suma uno. La junta de la cubierta debe estar en buen estado en cada punto donde se muerde.
Datos técnicos
| Marca | SOEN |
|---|---|
| Referencia | ERHSSRGSOGC20 |
| Material | Aluminio 6005 T5 |
| Peso | 146 g |
| Tornillería | M10×30, M8×25 |
| Cotas principales | 41 mm × 21 mm × 35 mm |
Lo que más nos preguntan
¿Hay que perforar la cubierta?
No. Es un anclaje por abrazadera: muerde la junta alzada y no toca la lámina, así que la cubierta conserva su estanqueidad y su garantía.
¿Sirve en cubierta trapezoidal?
No. Estas piezas son para cubierta grafada o standing seam, con junta alzada. Para trapezoidal se usa platina atornillada sobre la cresta con empaque de EPDM.
Las especificaciones pueden cambiar sin previo aviso; confírmalas con nosotros antes de comprar.
¿No estás seguro de si este equipo es el que necesitas? Escríbenos con el consumo que aparece en tu factura o con el proyecto que tienes en mente y te decimos exactamente qué te sirve, sin costo.
Hoja técnica: Descargar ficha técnica en PDF
