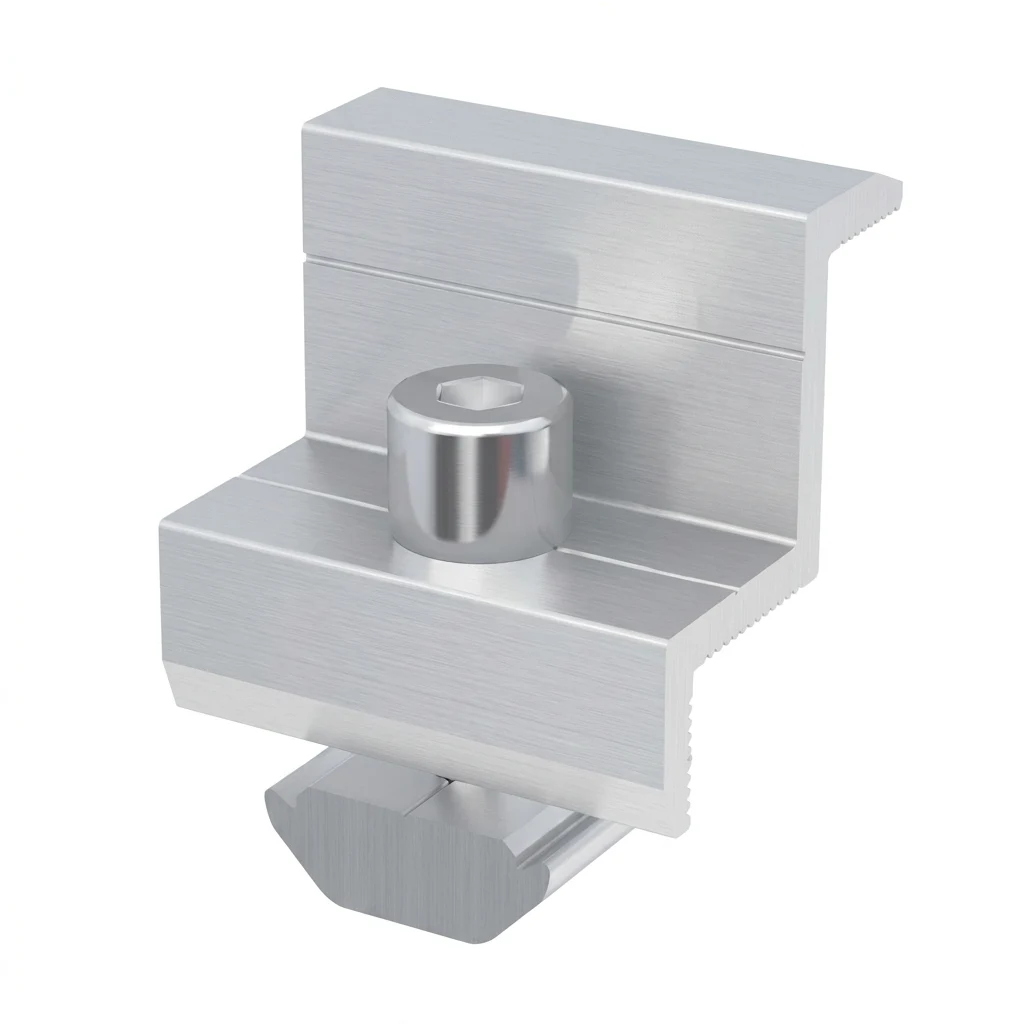

End Clamp 30 Kit GreenPoint

Es la sujeción de borde. Donde la fila termina no hay un segundo módulo que compartir, así que el marco se aprieta contra el riel con una pieza que muerde por un solo lado y apoya por el otro.

El espesor del marco del panel manda. Un clamp de 35 mm en un módulo de 30 mm queda con juego y afloja con el ciclo térmico; en uno de 40 mm no cierra. Es el dato que hay que confirmar en el datasheet del panel antes de pedir la estructura completa.

Cómo se calcula la cantidad

Van cuatro por fila, uno en cada punta de cada riel, sin importar cuántos paneles tenga la hilera. Si el montaje se divide en dos filas separadas, son cuatro por cada una.

Especificación L50. Suma a eso material AL6005-T5 y uso: Suelo y techo.

Datos de la pieza

Preguntas frecuentes

¿Cuántos van por fila?
Cuatro: uno en cada extremo de cada uno de los dos rieles. El número no cambia con la cantidad de paneles de la fila.

¿Qué pasa si el espesor no coincide con mi panel?
Un clamp más ancho que el marco deja el módulo con juego y termina aflojándose con el ciclo térmico. Uno más angosto simplemente no cierra.

Cómo se escoge la estructura

La estructura es la parte de la instalación donde más barato sale hacerlo bien. Cuesta entre el 5 % y el 10 % del proyecto y es lo único que sostiene el otro 90 % durante veinticinco años, a la intemperie y con viento.

Tres cosas definen si una estructura es la correcta: el tipo de cubierta —grafada, trapezoidal, teja de barro, losa o terreno—, el espesor del marco de los módulos y la zona de viento del sitio. Con esos tres datos se arma la lista de materiales completa; sin ellos, cualquier cotización es un estimado.

Las especificaciones pueden cambiar sin previo aviso; confírmalas con nosotros antes de comprar.
