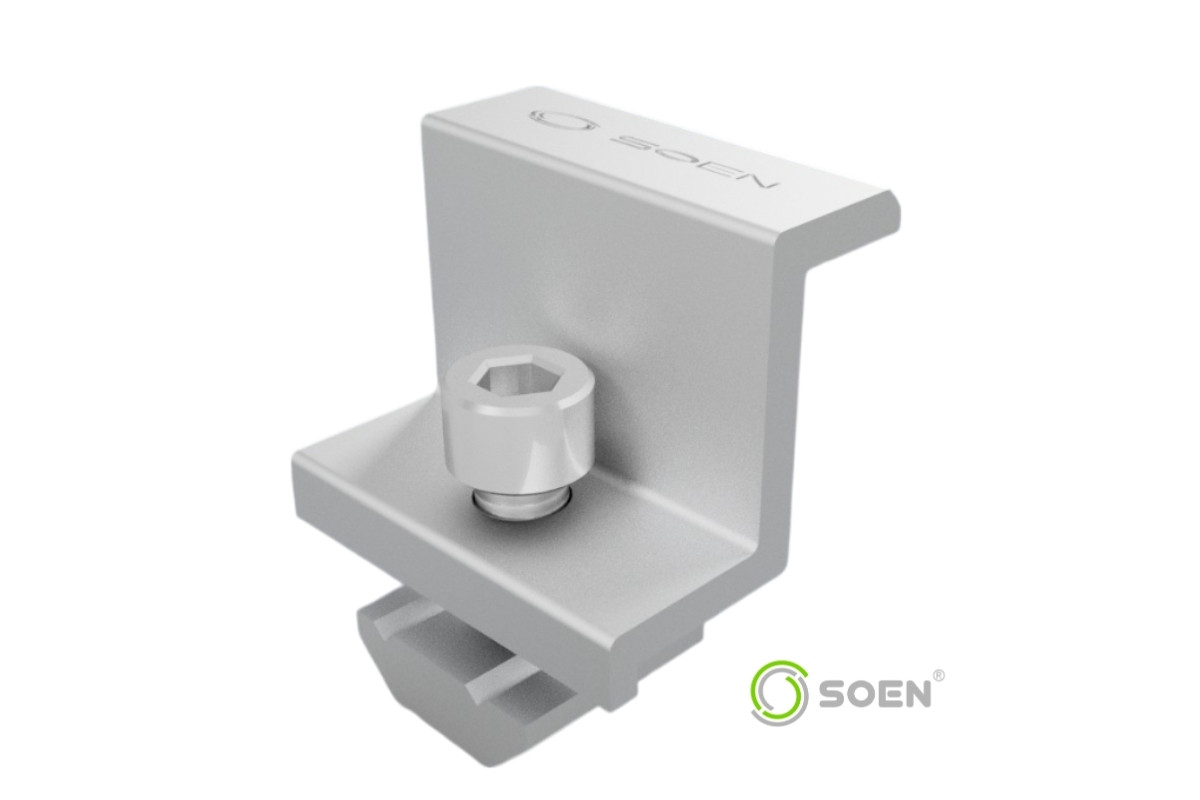

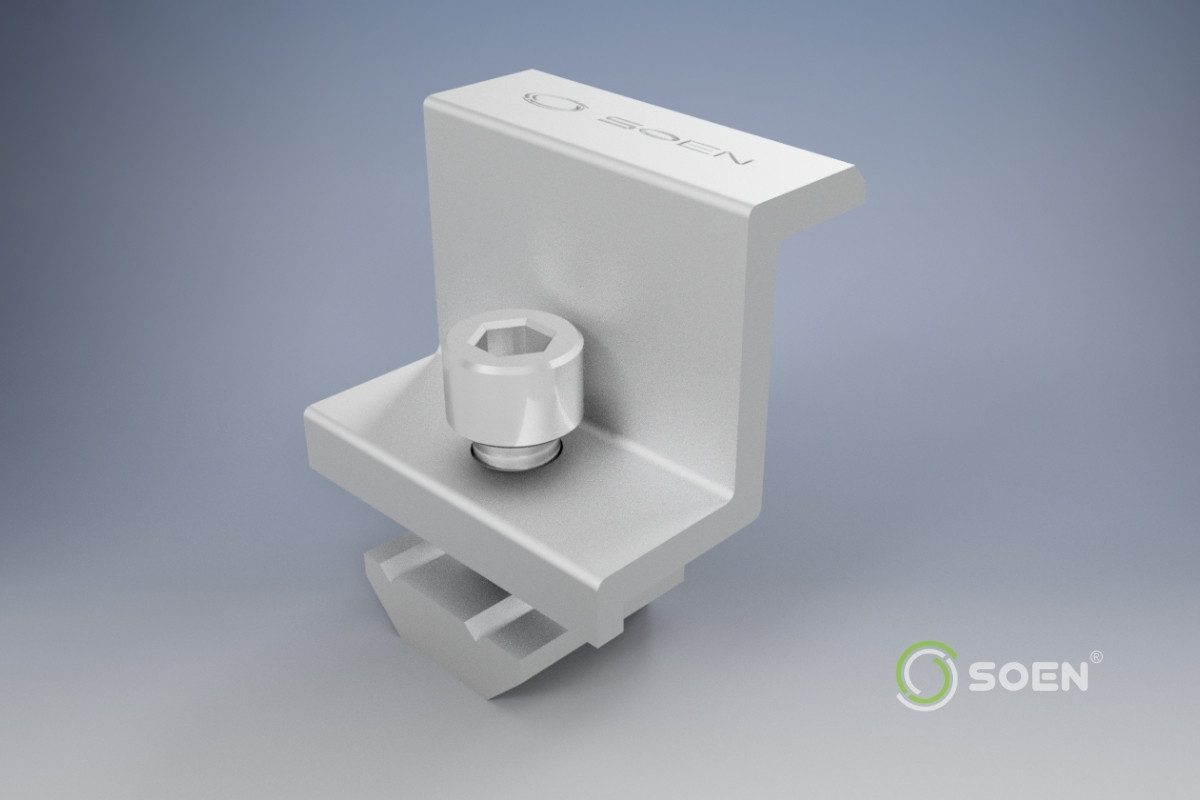

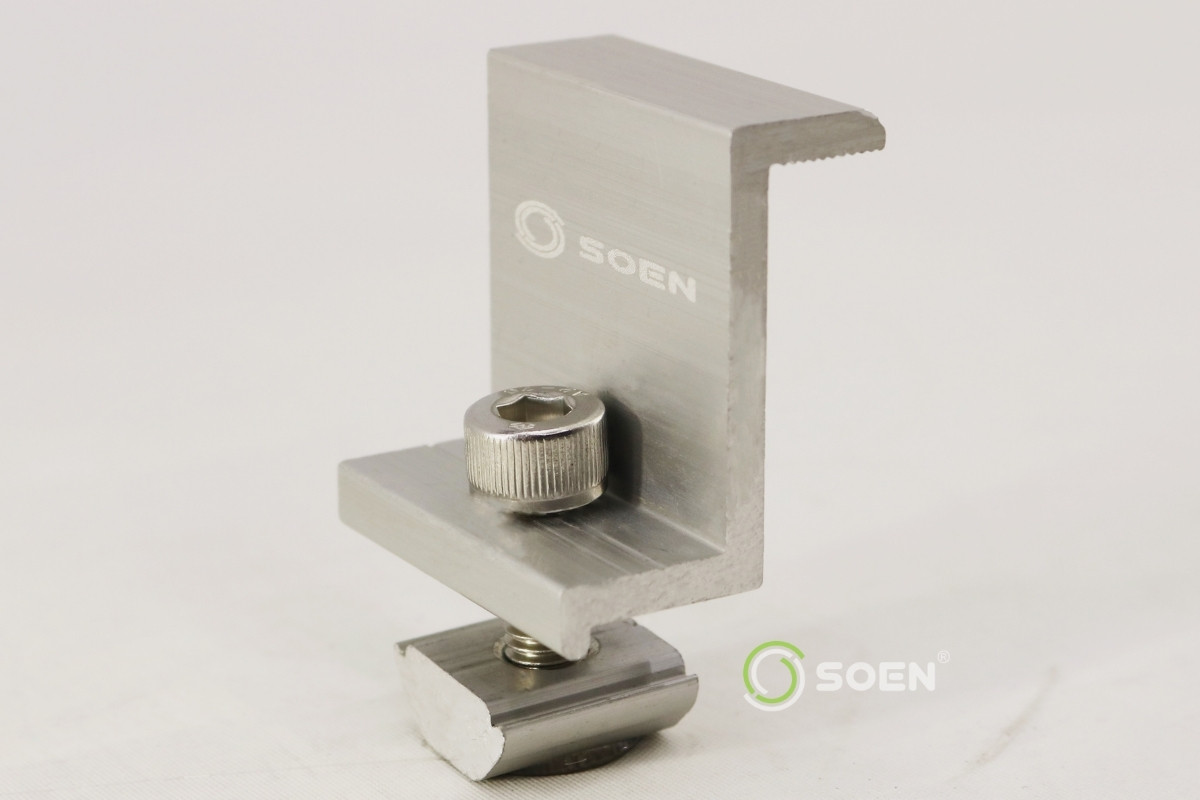

End Clamp Kit fijación final de panel (30/35/40 mm) SOEN

Cierra los extremos de cada fila: es la pieza que sujeta el último panel de la hilera, el que no tiene un vecino con el que compartir clamp. Va uno en cada punta de cada riel, así que el conteo es de cuatro finales por fila y el resto intermedios.

El espesor del marco del panel manda. Un clamp de 35 mm en un módulo de 30 mm queda con juego y afloja con el ciclo térmico; en uno de 40 mm no cierra. Es el dato que hay que confirmar en el datasheet del panel antes de pedir la estructura completa.

De qué está hecha

Está fabricado en aluminio 6005 T5. Además, pesa 43 g. Y la tornillería que lleva es M8×25.

Es la aleación estructural habitual en perfilería solar: resiste bien y se autoprotege con su propia capa de óxido, así que no se pinta ni se galvaniza.

Cuántas piezas necesito

Van cuatro por fila, uno en cada punta de cada riel, sin importar cuántos paneles tenga la hilera. Si el montaje se divide en dos filas separadas, son cuatro por cada una.

43/48/51 g. Trae además tornillo M8x25 Bristol SUS 304 y para marcos de panel de 30, 35 y 40 mm.

Ficha técnica

Dudas que nos hacen seguido

¿Cuántos van por fila?
Cuatro: uno en cada extremo de cada uno de los dos rieles. El número no cambia con la cantidad de paneles de la fila.

¿Qué pasa si el espesor no coincide con mi panel?
Un clamp más ancho que el marco deja el módulo con juego y termina aflojándose con el ciclo térmico. Uno más angosto simplemente no cierra.

Las especificaciones pueden cambiar sin previo aviso; confírmalas con nosotros antes de comprar.

¿No estás seguro de si este equipo es el que necesitas? Escríbenos con el consumo que aparece en tu factura o con el proyecto que tienes en mente y te decimos exactamente qué te sirve, sin costo.

Hoja técnica: Descargar ficha técnica en PDF
