Grounding Clip · clip de conexión a tierra para panel SOEN
Acero inoxidable SUS 304 · 2 g · SOEN
- Acero inoxidable SUS 304 galvanizado en caliente
- 0,2 mm espesor
- 30×33 mm
- se instala en cada End-Clamp y Mid-Clamp
- Satisfacción garantizada
- Sin reembolsos complicados
- Pagos seguros
Descripción
Une eléctricamente los marcos de los módulos y los rieles para que todo el arreglo quede al mismo potencial y pueda derivar a tierra. Sin esa continuidad, una corriente de falla o una descarga atmosférica encuentra su camino por donde no debe.
Conviene medir, no suponer. Con un multímetro entre el marco del módulo más lejano y el punto de puesta a tierra se comprueba en dos minutos si la continuidad existe de verdad; es una prueba que casi nadie hace y que explica buena parte de los rechazos en inspección.
De qué está hecha

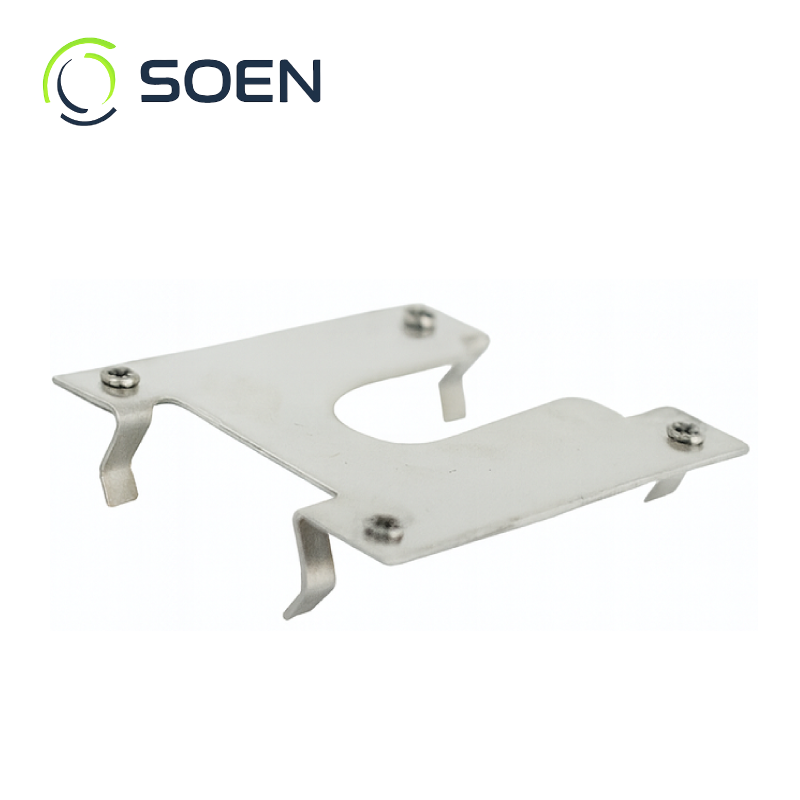

Está fabricado en acero inoxidable SUS 304. Y incorpora pin de cobre que muerde el anodizado y da continuidad eléctrica sin cable de tierra adicional entre módulos. Vale la pena anotar que pesa 2 g. Por otro lado, cumple ASTM E8.
El inoxidable 304 es lo que corresponde en tornillería a la intemperie: en contacto con aluminio el par galvánico es despreciable, cosa que no ocurre con acero zincado.
Cuántas piezas necesito
Se pone uno por cada tramo de riel y uno por módulo cuando el clamp no garantiza la continuidad; el conductor de tierra baja continuo hasta el punto de puesta a tierra de la instalación, sin empalmes intermedios.
Datos de la pieza
| Marca | SOEN |
|---|---|
| Referencia | ERHSSCSOHCO6 |
| Material | Acero inoxidable SUS 304 |
| Peso | 2 g |

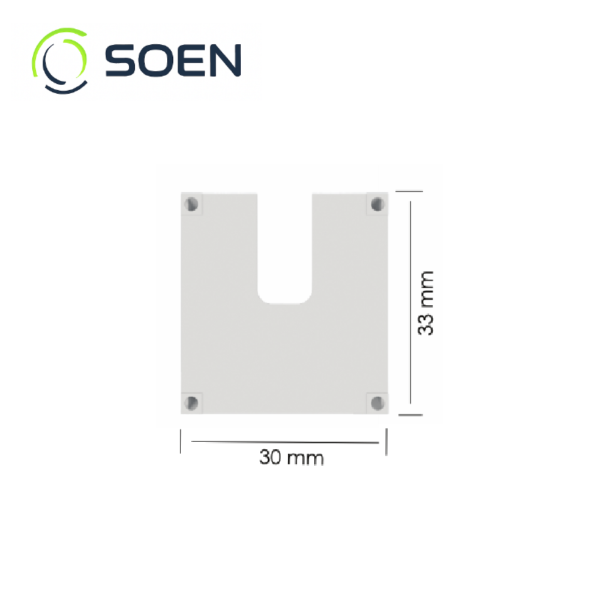

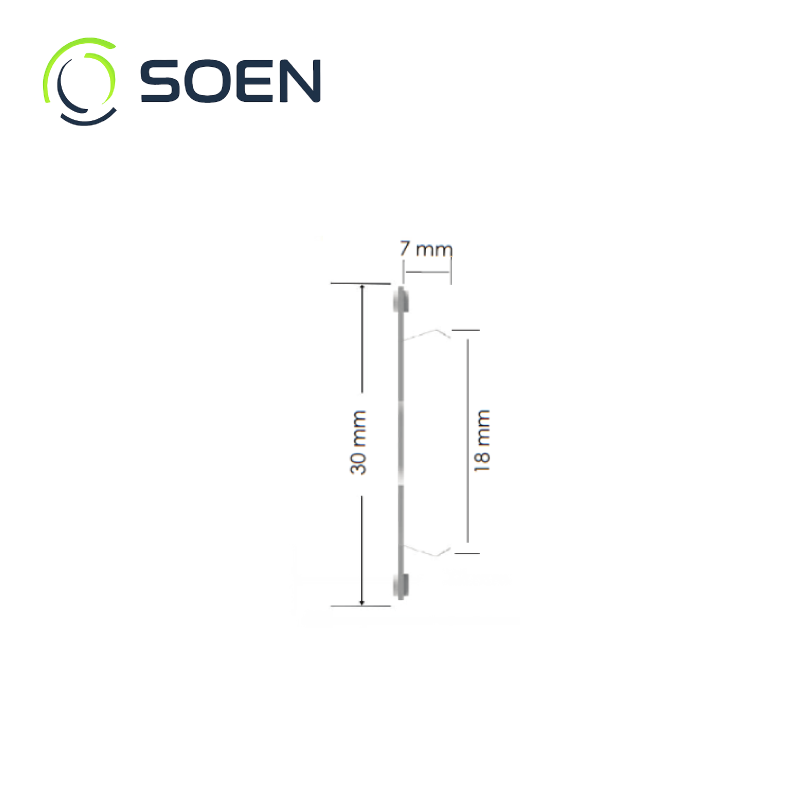

| Cotas principales | 33 mm × 30 mm × 7 mm |
| Puesta a tierra | Integrada en la pieza |
| Normas | ASTM E8 |
Preguntas frecuentes
¿Es obligatoria la puesta a tierra del arreglo?
Sí. El RETIE la exige y es de lo primero que se revisa en una inspección. Los marcos y los rieles deben quedar equipotenciados y con bajada continua a tierra.
¿No basta con que todo sea de aluminio y esté atornillado?
No. El anodizado es aislante en superficie, así que la continuidad solo existe si una pieza atraviesa esa capa: por eso estas piezas llevan dientes o pin de cobre.
Las especificaciones pueden cambiar sin previo aviso; confírmalas con nosotros antes de comprar.
¿No estás seguro de si este equipo es el que necesitas? Escríbenos con el consumo que aparece en tu factura o con el proyecto que tienes en mente y te decimos exactamente qué te sirve, sin costo.
Hoja técnica: Descargar ficha técnica en PDF
