Descripción

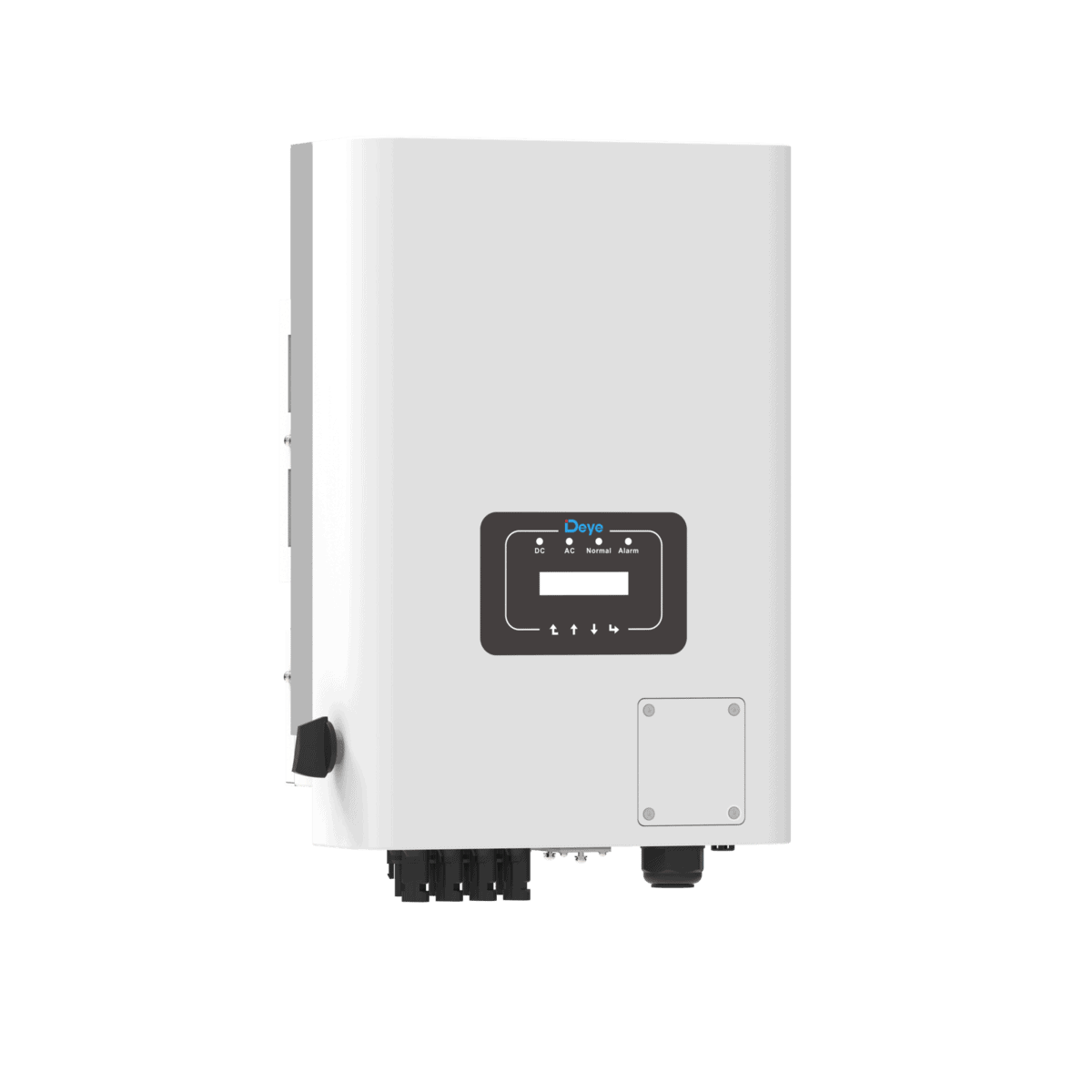

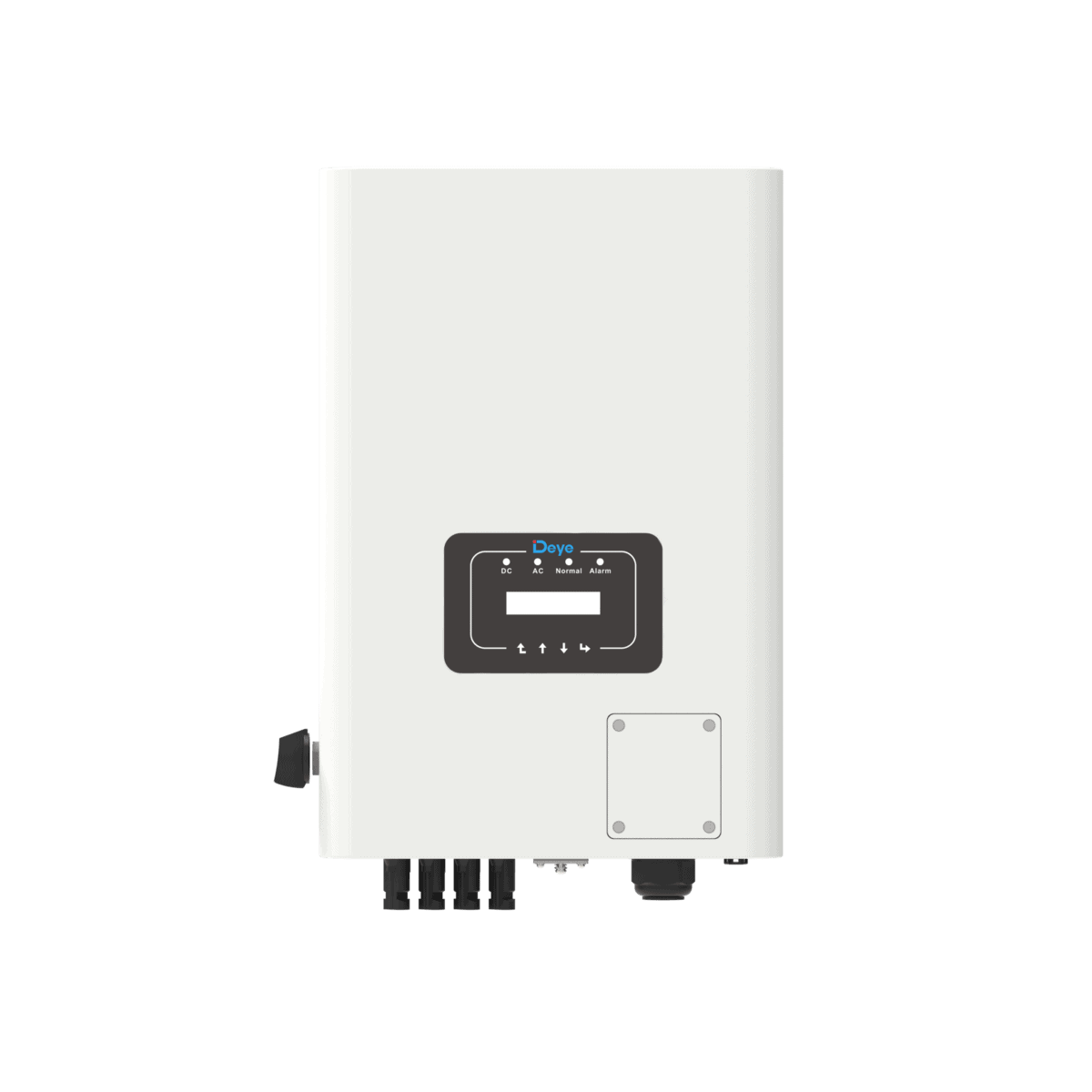

El inversor on-grid de Deye entrega 10 kW de salida continua, trifásico. Es el tamaño con el que se cubre una casa grande o un local comercial con refrigeración.

La eficiencia máxima es del 98,5 %, un punto o dos por encima de lo corriente: sobre una generación de 10.000 kWh al año eso son del orden de 150 a 250 kWh que no se pierden en calor. A eso se suma que el grado de protección es IP 65, o sea que admite montaje a la intemperie sin gabinete adicional. También la comunicación es por RS485/RS232, con lo que se puede monitorear y ajustar el equipo sin tener que ir hasta donde está instalado.

La distorsión armónica se mantiene en < 3 %, dentro de lo que exige la norma para no ensuciar la red ni maltratar equipo electrónico sensible. A eso se suma que viene con 5 años de garantía de fábrica.

Qué se le puede conectar

Equipo	Consumo	Pico de arranque	¿Lo mueve?
Iluminación LED de una casa	120 W	120 W	Sí
Televisor LED de 50″	100 W	120 W	Sí
Computador de escritorio	250 W	375 W	Sí
Nevera mediana, no inverter	350 W	1.750 W	Sí
Lavadora	500 W	1.500 W	Sí
Bomba de agua de 1 HP	750 W	3.000 W	Sí
Aire acondicionado de 12.000 BTU inverter	1.100 W	1.650 W	Sí
Horno microondas	1.200 W	1.800 W	Sí

La comparación se hace contra 8 kW en marcha —el 80 % de la potencia nominal, que es hasta donde conviene cargar un inversor— y contra 20 kW de pico. Puedes conectar varios equipos a la vez mientras la suma de sus consumos en marcha no pase de la primera cifra.

Qué pide el resto del sistema

El arreglo fotovoltaico puede llegar a 13 kW, del orden de 24 módulos de 550 Wp. Vale la pena anotar que el límite que de verdad manda no es la potencia sino la tensión: la suma de circuito abierto del string, medida en la mañana fría que es cuando más sube, no puede pasar de 800 V. Por otro lado, del lado de la red entrega 127 V/220 V, 133 V/230 V 0,85UN-1.1UN.

13000 Wp. Trae además salida 3,N,PE 120/208 VAC o 127/220 VAC, incluye Plug WiFi y medidor se vende por separado.

Ficha técnica

Marca	Deye
Referencia	SUN-10K-G05-LV
Potencia activa nominal	10 kW
Potencia aparente máxima	10 kVA
Potencia fotovoltaica máxima	13 kW
Tensión máxima de entrada	800 V
Rango MPPT	200 a 700 V
Tensión de arranque	250 V
Tensión fotovoltaica nominal	500 V
Corriente máxima de operación	26+26 A
Corriente de cortocircuito máxima	39+39 A
Tensión de salida	127 V/220 V, 133 V/230 V 0,85UN-1.1UN
Frecuencia de red	50/45 a 55, 60/55 a 65 Hz
Corriente nominal de salida	26,3/25,1 A
Corriente máxima de salida	26,3/25,1 A
Rango de factor de potencia	0,8 en adelanto a 0,8 en atraso
Distorsión armónica THDi	< 3 %
Eficiencia máxima	98,5 %
Eficiencia del MPPT	> 99 %
Topología	Sin aislamiento galvánico
Comunicación	RS485/RS232
Grado de protección	IP 65
Refrigeración	Aire forzado inteligente
Nivel de ruido	≤ 50
Temperatura de operación	-25 a +60 °C, > 45 °C con reducción de potencia
Humedad admisible	0 a 100 %
Altitud máxima	4.000 m
Dimensiones	362 × 527 × 220 (sin conectores ni soportes)
Peso	20 kg
Categoría de sobretensión	OVC II (DC), OVC III (AC)
Nivel de protección contra sobretensión	tipo II (DC), tipo II (AC)
Normativa de red	NBR 16149, NBR 16150, EN 50549, RD 140
Normas de seguridad y EMC	IEC/EN 61.000 a 6 a 1/2/3/4, IEC/EN 62.109 a 1, IEC/EN 62.109 a 2
Garantía	5 años
Corriente de inyección DC	< 0,5 %ln
Modo de monitoreo	GPRS/WIFI/Bluetooth/4G/LAN (Opcional)

Qué trae protegido de fábrica

Sobrecorriente en la salida AC
Sobretensión en la salida AC
Cortocircuito en la salida AC
Protección térmica
Monitoreo de componente DC
Detección de arco eléctrico (AFCI)
Detección de corriente residual

Dudas que nos hacen seguido

¿Sirve para instalaciones monofásicas?
No. Este equipo es trifásico y entrega 127 V/220 V, 133 V/230 V 0,85UN-1.1UN. Para el otro tipo de acometida se usa otra referencia; escríbenos y te decimos cuál.

¿Funciona en tierra fría, a más de 2.000 metros?
La hoja de datos declara una altitud máxima de 4.000 m. Por encima de esa cota el aire disipa menos calor y el fabricante no garantiza la potencia nominal: hay que sobredimensionar el equipo o escoger un modelo con mayor cota. Si tu proyecto está en el altiplano, consúltanos antes de comprar.

¿Cuántos paneles le caben?
Admite hasta 13 kW de paneles, del orden de 24 módulos de 550 Wp. El límite que de verdad manda es la tensión: el arreglo no puede superar 800 V de circuito abierto medido en frío, que es cuando más alto sube.

¿Qué garantía tiene?
5 años de fábrica. La atendemos nosotros: no tienes que gestionar nada con el exterior.

¿Cuánta energía se pierde en la conversión?
La eficiencia máxima es de 98,5 %. En términos prácticos, de cada 100 kWh que generan los paneles llegan a la casa algo menos de esa cifra; el resto se va en calor. Es una de las diferencias reales entre un equipo de marca y uno genérico.

Las especificaciones pueden cambiar sin previo aviso; confírmalas con nosotros antes de comprar.

¿No estás seguro de si este equipo es el que necesitas? Escríbenos con el consumo que aparece en tu factura o con el proyecto que tienes en mente y te decimos exactamente qué te sirve, sin costo.

Hoja técnica: Descargar ficha técnica en PDF
