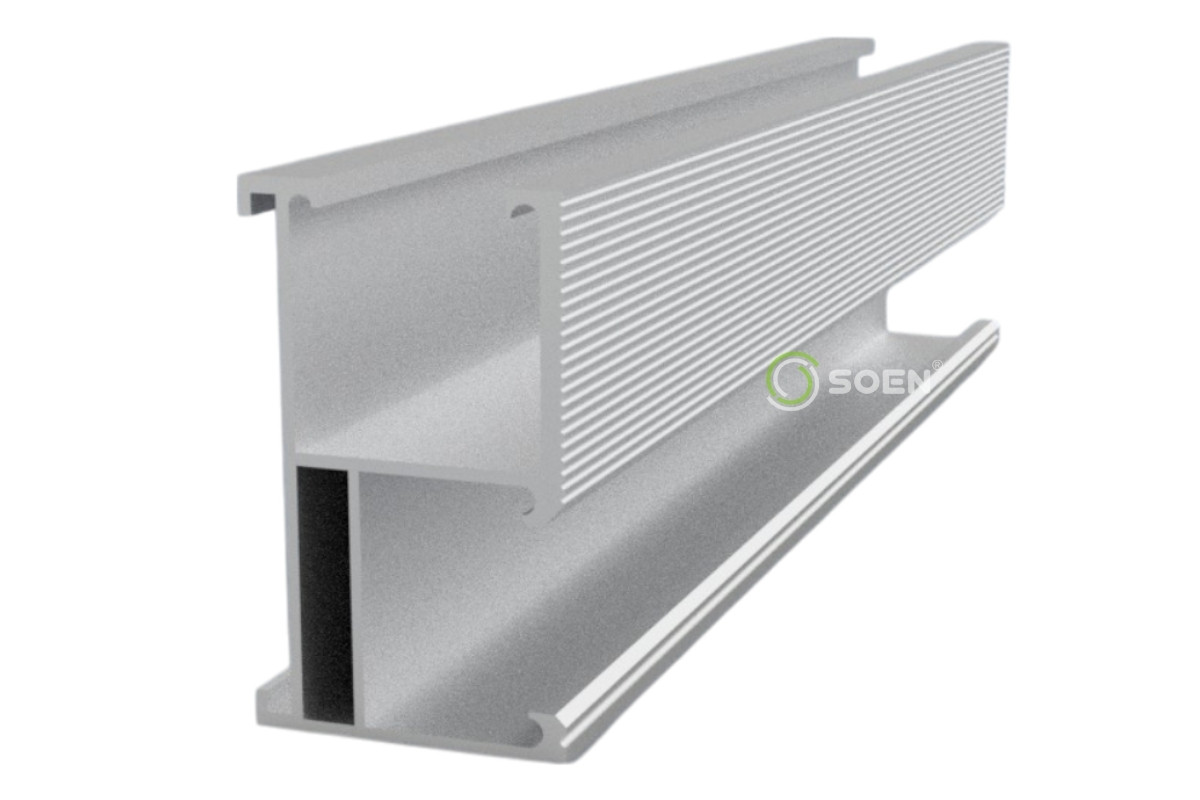

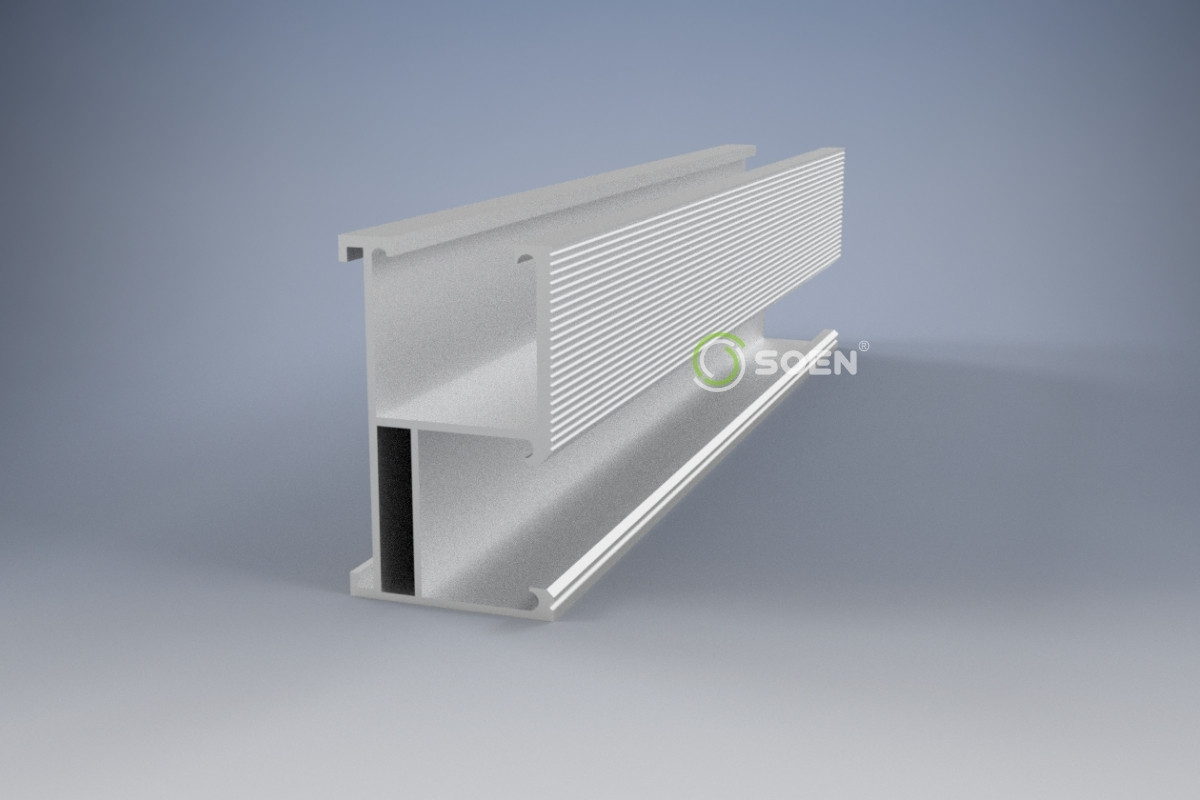

Riel estándar B2 de 4.90 m para fijación de paneles SOEN
Aluminio 6005 T5 · 4,90 m · 2,85 kg · SOEN
- Aluminio 6005 T5
- 30×50 mm
- 4900 mm
- 2,85 kg
- Satisfacción garantizada
- Sin reembolsos complicados
- Pagos seguros
Descripción
Es el elemento portante del montaje: sobre él descansan los paneles y a él se amarran todas las demás piezas. Se instala perpendicular al sentido largo del módulo y el arreglo completo transfiere a través suyo el peso propio, la carga de viento y la succión.
El canal corrido es lo que hace práctico este tipo de perfil: los clamps, las patas y los accesorios se ubican en cualquier punto sin taladrar. Eso permite corregir en obra lo que el plano no previó, que en cubierta pasa siempre.
Este tramo mide 4,90 m. Con módulos de unos 1.134 mm de ancho —la medida habitual de un panel de 500 a 600 Wp— caben 4 paneles por tramo puestos en vertical, y con apoyos cada 1,4 m hacen falta del orden de 4 puntos de anclaje por riel. Recuerda que cada fila lleva dos rieles, así que el metraje se multiplica por dos, y que los tramos se empalman con conector si la fila es más larga.
De qué está hecha
Está fabricado en aluminio 6005 T5. Conviene saber que viene en tramos de 4,90 m. A eso se suma que pesa 2,85 kg. También cumple ASTM E8.
Es la aleación estructural habitual en perfilería solar: resiste bien y se autoprotege con su propia capa de óxido, así que no se pinta ni se galvaniza.
Cuántas piezas necesito
La longitud de riel por fila es el ancho total de los paneles más un margen de unos 10 cm. Nueve módulos de 1.134 mm de ancho ocupan poco más de 10 m, así que hacen falta dos tramos por riel y dos rieles por fila.
Datos técnicos
| Marca | SOEN |
|---|---|
| Referencia | ERHSSRSORAILB4900BANZ |
| Material | Aluminio 6005 T5 |
| Peso | 2,85 kg |
| Longitud | 4,90 m |
| Cotas principales | 30 mm × 50 mm |
| Normas | ASTM E8 |
Lo que más nos preguntan
¿Cada cuánto van los apoyos?
Entre 1,2 y 1,5 m en cubierta baja con viento normal. En cubierta alta, en terreno abierto o cerca de la costa el paso se acorta, y ahí la cifra la da el cálculo de viento.
¿Cuánto riel necesito?
El ancho total de los paneles de la fila más unos 10 cm de margen, por dos rieles. Nueve módulos de 1.134 mm piden algo más de 10 m por riel.
¿Puedo empalmar dos tramos?
Sí, con conector de riel, y el empalme debe quedar cerca de un apoyo. No conviene alinear todos los empalmes del arreglo en la misma vertical.
Las especificaciones pueden cambiar sin previo aviso; confírmalas con nosotros antes de comprar.
¿No estás seguro de si este equipo es el que necesitas? Escríbenos con el consumo que aparece en tu factura o con el proyecto que tienes en mente y te decimos exactamente qué te sirve, sin costo.
